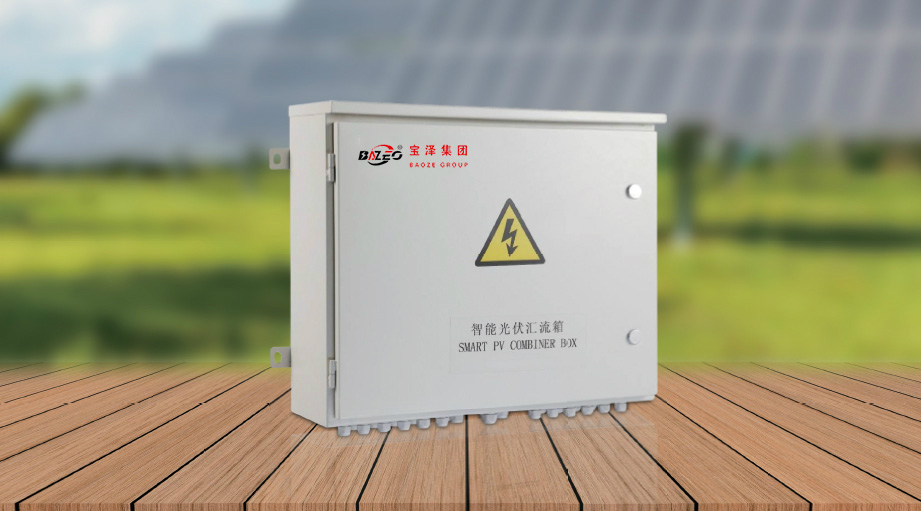

智能光伏防雷汇流箱1

产品概述

HYXPVD 智能光伏防雷汇流箱是将最多24 路光伏电池组件串的直流入汇流台成1 路或多路输出，每路配熔断丝，输出配备防雷器和断路器，大大简化了直流配电柜及逆变器的输入接线。提供防雷保护，短路保护和撞地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有汇流监测单元，能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态。
该装置内部简洁明了，布线整齐合理。可靠性高，维护简单。户外壁挂式安装，能适应各种恶劣环境。除相关核心元器件外，其他可按户要求定制。

电气技术参数

产品型号	HYXPVD-8	HYXPVD-12	HYXPVD-16	HYXPVD-24
输入路数	8 路以下	8-12	13-16	17-24
最高输入电压	1000VDC
每路输入电流	0-20A
最高输出电流	100A以下	100A / 125A / 160A	160A - 200A	250A
输入防水端子大小	PG9/PG11/M11
输出防水端子大小	PG13.5-PG19	PG16-PG21	PG19-PG25	PG21-PG32
监测模块	检测每路电流、母线电压、断路器状态、防雷器状态、箱体温度（选配）
通信方式/ 协议	RS485 总线／标准的MODBUS-RTU 协议
防反功能	配置模块化封装防反二极管（选配）
温湿度	工作温度：-40~+85℃，湿度95%, 无凝露、无腐蚀性气体场所
海拔	≤ 4000
监测模块功耗	工作时At work ≤ 8W
辅助电源	辅助电源Auxiliary power supply: AC85V~265V/DC24V(±10%)/DC200V~1000V
箱体材质	热镀锌钢板／不锈钢／冷轧钢板／工程塑料
防护等级	IP65
体积（宽× 高× 深）	630mm × 500mm × 180mm	720mm × 500mm × 180mm	800mm × 500mm × 180mm	850mm × 500mm × 200mm
重量	10~35kg

产品特点

● 汇流箱的防护等级达到IP65，具备防水、防灰、防锈、防盐雾，满足室外安装的要求；
● 可同时接人多至24路电池串列；
● 每路电池串列的正负极都配有光伏专用熔丝，对组件串出现故障时进行保护，熔断器底座及熔丝配套使用，减少业主后期维护成本；
● 有效保护维修人员的人身安全；
● 采用光伏专用高压防雷器能对汇流后的母线正极对地、负极对地进行保护，持续工作电( Uc）可达到1000VDC；
● 汇流箱内的电源模块能够接入最高1000DCV 的光伏电压；
● 汇流箱测控模块采用性能可靠的霍尼韦尔霍尔元件（直流CT传感器），对每一路光伏组串进行电流、母线电压进行采集监测、报警和本地故障定位，并能对汇流箱内的温度进行测量，防叠器及输出断路器的状态检测等；
● 汇流箱内的检测模块更备数码显示功能，能在设备上显示每串组件串的电流，母线电压，汇流箱内的温度，断路器防雷器的状态，系统功率及设备地址等相关信息；
● 具备RS485/MODBUS-RTU 串口通信；
● 与外部接口部分均有防雷保护；
● 能接收本地监控装置的参数下载，进行分析处理；
● 汇流箱工作电源可选择外界220VAC/DC或者由汇流箱本身提供的电源供电，如果采用汇流箱本身提供电源，现场可以不需要针对供电、单独布线。
