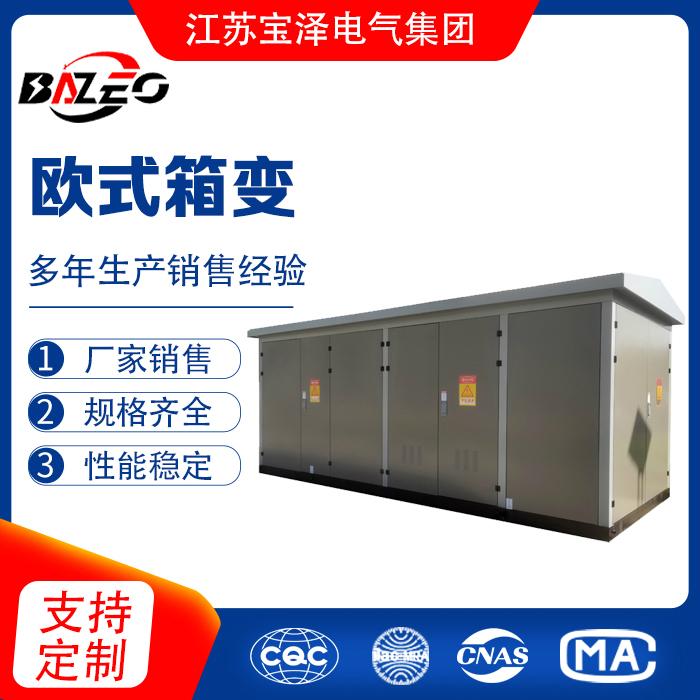

欧式箱变1


详细介绍:

欧式箱变产品介绍:

YB□-12/0.4型高压/低压预装式箱式变电站(以下简称欧式箱变)适用于供配电系统,提供安全可靠的电源;是集配电单元、电力变压器、无功补偿单元等于一体的专用配电产品,具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、可移动等特点。产品符合GB/T 17467-2010《高压/低压预装式变电站》及 DL/T 537-2002《高压/低压预装式变电站选用导则》等标准要求。


 欧式箱变是将高压电气设备(环网柜,全绝缘充气柜)、变压器、低压电气设备等组合成紧凑型成套配电装置,箱体材料采用槽钢、铝合金与阻燃型复合材料制作而成。具有成套性强、体积小,结构紧凑,运行安全可靠,维护方便,以及可移动等特点,在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是当前城乡变电站建设和改造的普遍成套设备。


欧式箱变2欧式箱变3


1、结构特点

 欧式箱变采用欧式目字型,由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全。高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器室选择S11系列变压器;变压器室设有自起动强迫风冷系统及照明系统,低压室根据用户要求可采用固定柜式机构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供电质量。

 高压室结构紧凑合理、并具有全面防误操作联锁功能。变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自动照明装置,另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、操作维护方便。

采用自然通风和强迫冷风两种方式、使通风冷却良好。变压器室和低压室均有通风道,排风扇有温控装置,按整定温度能自动启动和关闭,保证变压器满负荷运行。

2、使用环境:

空气温度:  +40℃ —— -25℃

相对湿度:  日平均不大于95% ,月平均不大于90%

海拔高度:  不超过1000m

地震烈度:  不超过8度

使用场合:  无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合


欧式箱变4


3、负荷开关技术参数


项目 单位 FKN12-12负荷开关 饭5-12真空负荷开关
额定电压 KV  10
很高工作电压 KV   12
额定功率 Hz  50
额定电流 A    630
额定开断负荷电流 A     630
热稳定电流(有效值) KA/S 20/2 20/4
动稳定电流 KA 50 50
短路关合电流 KA 50 50
满负荷开断次数 20 10000
机械寿命 2000 10000
1min工频耐压(相对及对地)
KV 42 42
雷电冲击电压(相对及对地) KV 75 75



4、产品实拍


欧式箱变1欧式箱变2
